На АВО, производство которых полностью освоено предприятием ТОВ “ВСФ ТЕХНОЛОДЖИС”, созданы стандартизованные параметрические и типоразмерные ряды.
Климатическое исполнение аппаратов У1 и УХЛ1 – по ГОСТ 15150.
Аппараты поставляют для эксплуатации при рабочей температуре деталей, работающих под давле-нием, не ниже минус 300С - исполнение У1 и не ниже минус 400С - исполнение УХЛ1.
Аппараты должны применяться при температурах и давлениях, соответствующих указанным в ГОСТ Р 51364.
Расчетный срок службы аппаратов:
• работающих в среде со скоростью коррозии до 0,1 мм в год – 20 лет;
• работающих в среде со скоростью коррозии > 0,1 мм – по согласованию с заказчиком.
По требованию заказчика аппараты могут изготавливаться без опор, а также с дополнительными сборочными единицами: комплектом жалюзи с ручным или пневматическим приводом, увлажните-лем воздуха, подогревателем воздуха, пневмоприводом регулировки лопастей вентилятора.
Каждый аппарат имеет условное обозначение согласно техническим условиям (ТУ) на аппарат.

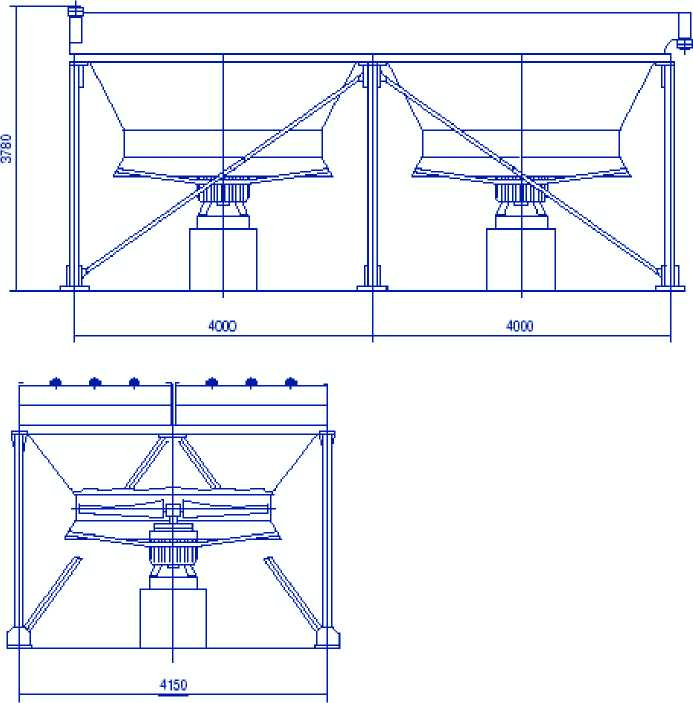

| Техническая характеристика | |
| Количество теплообменных секций, шт. | 2 |
| Коэффициент оребрения труб | 9; 20 |
| Площадь поверхности теплообмена, м2 | 848-4766 |
| Давление условное, MПa | 0,6; 1,6; 2,5; 4,0; 6,3 |
| Число рядов труб в секции | 4; 6 |
|
Число ходов по трубам в 4-х рядных секциях Число ходов по трубам в 6-х рядных секциях |
1; 2; 4 1;2;3;6 |
| Длина труб, м | 4;8 |
| Диаметр колеса вентилятора, мм | 2800 |
| Мощность электродвигателя номинальная, кВт | 22; 30 |
| Число вентиляторов в аппарате | 1;2 |
| Масса аппарата, кг (в зависимости от типоразмера) | 6640-20120 |
