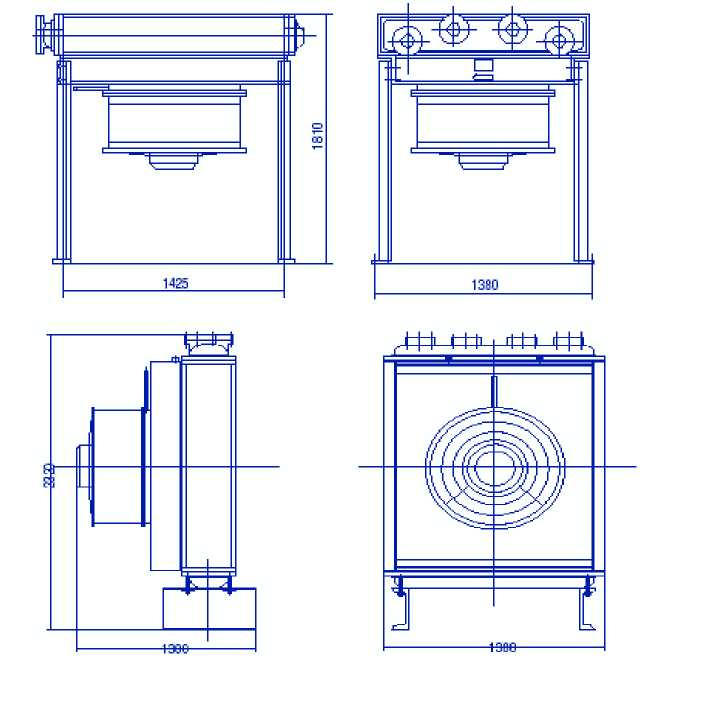

Аппараты воздушного охлаждения малопоточные АВМ



Аппараты воздушного охлаждения относятся к теплообменному оборудованию и предназначают-ся для охлаждения газов и жидкостей и конденсирования паровых и парожидкостных сред в техноло-гических процессах химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслей промышленности с давлением среды от 0,6 до 6,3 МПа, или под вакуумом с остаточным давлением не ниже 665 Па и температурой не выше 3000С, с вязкостью на выходе до 5•10-5 м 2/с (50сСт).


На АВО, производство которых полностью освоено предприятием ТОВ “ВСФ ТЕХНОЛОДЖИС”, созданы стандартизованные параметрические и типоразмерные ряды.
Климатическое исполнение аппаратов У1 и УХЛ1 – по ГОСТ 15150.
Аппараты поставляют для эксплуатации при рабочей температуре деталей, работающих под давле-нием, не ниже минус 300С - исполнение У1 и не ниже минус 400С - исполнение УХЛ1.
Аппараты должны применяться при температурах и давлениях, соответствующих указанным в ГОСТ Р 51364.
Расчетный срок службы аппаратов:
• работающих в среде со скоростью коррозии до 0,1 мм в год – 20 лет;
• работающих в среде со скоростью коррозии > 0,1 мм – по согласованию с заказчиком.
По требованию заказчика аппараты могут изготавливаться без опор, а также с дополнительными сборочными единицами: комплектом жалюзи с ручным или пневматическим приводом, увлажните-лем воздуха, подогревателем воздуха, пневмоприводом регулировки лопастей вентилятора.
Каждый аппарат имеет условное обозначение согласно техническим условиям (ТУ) на аппарат.

Техническая характеристика
Количество теплообменных секций, шт. 1
Коэффициент оребрения труб 9;14.6;20
Площадь поверхности теплообмена, м2 105-815
Давление условное, MПa 0,6; 1,6; 2,5; 4,0; 6,3
Число рядов труб в секции 4;6;8
Число ходов по трубам 1;2;3;4;6;8
Длина труб, м 1,5;3
Диаметр колеса вентилятора, мм 800
Мощность электродвигателя номинальная, кВт 3
Число вентиляторов в аппарате 1;2
Масса аппарата, кг (в зависимости от типоразмера)

1176-3510
